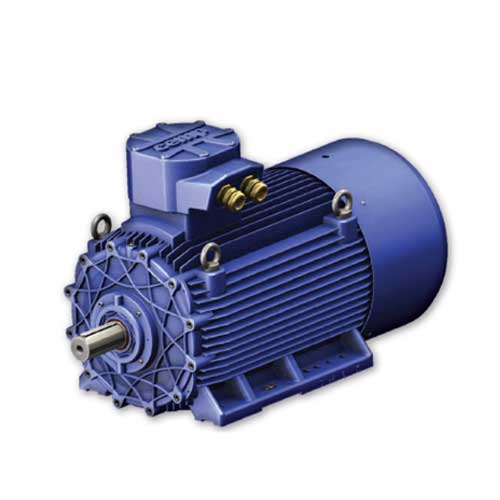

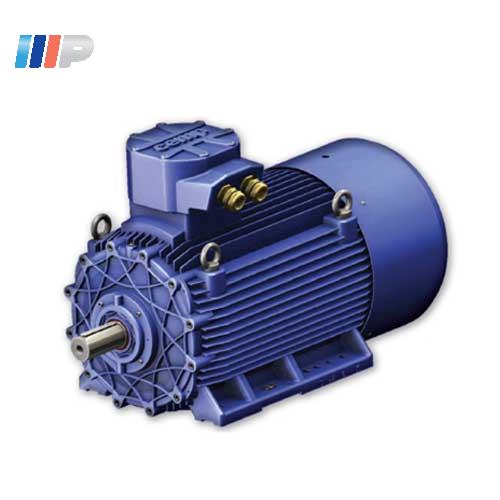

الکتروموتور ضدانفجارCemp (چمپ)
کپی کردن لینک
واتس آپ
تلگرام
وضعیت محصول

الکتروموتور ضدانفجارCemp (چمپ)

  • ولتاژ: 400 ولت
  • شرایط کاری: دائم کار
  • دور خروجی: 750، 1000، 1500، 3000
  • سایز فریم: 63 الی 355
  • توان خروجی: 0.06 الی 375 کیلووات
  • جنس بدنه: چدن
  • نصب: پایه دار، فلنج بزرگ و فلنج کوچک
دانلود کاتالوگ
کپی کردن لینک
واتس آپ
تلگرام
وضعیت محصول
دانلود کاتالوگ
کارشناس شما
توضیحات

الکتروموتور ضدانفجار Cemp (چمپ)



الکتروموتور ضدانفجارCemp  (چمپ)



الکتروموتور ضدانفجار چمپ ساخت کشور ایتالیا،یکی از برندهای شناخته شده در دنیا می باشد. وبه یکی از پرکاربردترین و پرمصرف ترین الکتروموتورهای ضد انفجار در کشور ایران تبدیل شده است.

این الکتروموتور جهت استفاده در محیط های حساس و خطرناک مانند پالایشگاه های زغال سنگ و نفت، صنایع پتروشیمی، سکو های نفتی و... مورد تأیید می باشد.



مشخصات فنی الکتروموتور ضدانفجار چمپ برای گازها



  • ولتاژ: 400 ولت
  • شرایط کاری: دائم کار
  • دور خروجی: 750، 1000، 1500، 3000
  • سایز فریم: 63 الی 355
  • توان خروجی: 0.06 الی 375 کیلووات
  • جنس بدنه: چدن
  • نصب: پایه دار، فلنج بزرگ و فلنج کوچک
  • بازدهی انرژی: IE1, IE2, IE3
  • کلاس حرارتی: F
  • ردۀ حفاظت: EX de, EX d
  • کلاس عایق: IP55  و برای جعبه تقسیم الکتروموتور IP65
  • حوزه: IIB, IIC



انواع الکتروموتور ضدانفجار Cemp بر اساس بدنه



  1. الکتروموتور ضدانفجار آلومینیومی چمپ: این الکتروموتور که تحت عنوان سری F  نیز شناخته می شود.بر اساس استانداردهای  IEC 60079-7, 60079-1, 60079- 0 طراحی وعرضه می شود. الکتروموتور ضدانفجار آلومینیومی چمپ برای صنایع حوزۀ IIC و IIB انتخابی مناسب بوده و کلاس عایق حرارتی آن ها نیز از نوع T4, T5 و T6 می باشد.بدنۀ این الکتروموتور از آلومینیوم بوده و ردۀ حفاظتی آن IP55 و IP65 است. توان خروجی این نوع الکتروموتور چمپ از 0.06 تا 1.5 متغیر می باشد و در دو نوع سه فاز و تکفاز عرضه می شود.
  • الکتروموتور ضدانفجار چدنی چمپ: این الکتروموتور که با عنوان سری A شناخته می شود.بر اساس استانداردهای IEC – EN 60079-0: 2009, 60079-1: 2007 IEC 60034-1 , IEC 70072 طراحی وعرضه می شوند.ماکزیمم توان خروجی این الکتروموتورها از 0.05 تا 240 کیلووات بوده و اندازۀ پوستۀ این الکتروموتورها از 63 الی 315 متغیر می باشد.موتور آن ها نیز در دو نوع تکفاز وسه فاز می باشد.ردۀ حفاظتی الکتروموتور ضدانفجار چدنی چمپ از نوع IP 55 ,IP 65  و عایق بندی حرارتی این الکتروموتورها به صورت T3, T4, T5,T6 می باشد.



انواع الکتروموتورهای ضدانفجار چمپ Cemp



  • موتور پوسته چدن سری A
  • موتور پوسته آلومینیوم سری F
  • الکتروموتور ضدانفجار چمپ سری AC
  • بدنه چدن سری D ترمزدار
  • بدنه چدن سری H ترمزدار
  • ترمزدار
  • الکتروموتور ضدانفجار چمپ سری AQ, AD جهت گردوغبار
  • الکتروموتور ضدجرقۀ چمپ
  • موتور پوسته آلومینیوم سری F اینورتردار
  • موتور پوسته چدن سری H اینورتردار



الکتروموتور ضدانفجار Cemp (چمپ)



مشخصات فنی الکتروموتور ضدانفجار چمپ سری A



  • طبق استاندارد IEC
  • جنس بدنه: چدن
  • تکفاز و سه فاز
  • روش خنک کاری: IC 410, IC 411, IC 416, IC 418
  • توان: 0.25 الی 240 کیلووات
  • کلاس راندمان: IE2
  • ردۀ حفاظت: EX d, EX de



مشخصات فنی الکتروموتور ضدانفجار چمپ سری F



  • طبق استاندارد IEC
  • جنس بدنه: آلومینیوم
  • ردۀ حفاظت: EX d, EX de
  • کلاس حفاظتی: IP55, IP56
  • سایز بدنه: 56 الی 80
  • توان: 0.06 الی 1.5
  • تکفاز وسه فاز



جدول مشخصات فنی الکتروموتور ضدانفجار Cemp سری AC



در جدول زیر ولتاژ 400 ولت،فرکانس 50 هرتز،کلاس حرارتی T4 وتعداد قطب 2 می باشد.



مدل موتور Cemp EX d / EX de IIC توان) کیلووات) دور rpm جریان(آمپر)  Cos ϕ
الکتروموتور ضدجرقۀ Cemp  مدل AC30 63 A2/AC35 63 A2 0.18 2857 0.75 0.57
الکتروموتور ضدجرقۀ Cemp  مدل AC30 63 B2/AC35 63 B2 0.25 2805 0.85 0.66
الکتروموتور ضدجرقۀ Cemp  مدل AC30 71 A2/AC35 71 A2 0.37 2800 1.1 0.77
الکتروموتور ضدجرقۀ Cemp  مدل AC30 71 A2/AC35 71 A2 0.55 2830 1.4 0.79
الکتروموتور ضدجرقۀ Cemp  مدل AC30 80 A2/AC35 80 A2 0.75 2800 1.9 0.80
الکتروموتور ضدانفجار Cemp  مدل AC30 71 B2/AC35 71 B2 1.1 2830 2.6 0.78
الکتروموتور ضدانفجار Cemp  مدل AC30 90 S 2/AC35 90 S 2 1.5 2870 3.1 0.80
الکتروموتور ضدانفجار Cemp  مدل AC30 90 L 2/AC35 90 L 2 2.2 2820 4.8 0.82
الکتروموتور ضدانفجار Cemp  مدل AC30 100 LA2/AC35 100 LA2 3 2860 7.3 0.81
الکتروموتور ضدانفجار Cemp  مدل AC30 112 M 2/AC35 125 M 2 4 2900 8.7 0.83
الکتروموتور ضدانفجار Cemp  مدل AC30 132 SA 2/AC35 132 SA 2 5.5 2890 12 0.87
الکتروموتور ضدانفجار Cemp  مدل AC30 132 SB2/AC35 132 SB 2 7.5 2910 15 0.89
الکتروموتور ضدانفجار Cemp  مدل AC30 132 MB2/AC35 132 MB2 9.2 2900 18 0.88
الکتروموتور ضدانفجار Cemp  مدل AC30 132 ML2/AC35 132 ML2 11 2930 20 0.86
الکتروموتور ضدانفجار Cemp  مدل AC30 160 MA2/AC35 160 MA2 11 2930 20.60 0.89
الکتروموتور ضدانفجار Cemp  مدل AC30 160 MB2/AC35 160 MB2 15 2945 26.80 0.90
الکتروموتور ضدجرقۀ Cemp  مدل AC30 160 L2/AC35 160 L2 18 2945 32.80 0.91
الکتروموتور ضدجرقۀ Cemp  مدل AC30 180 M2/AC35 180 M2 22 2955 40 0.89
الکتروموتور ضدجرقۀ Cemp  مدل AC30 200 LA2/AC35 200 LA2 30 2975 55 0.86
الکتروموتور ضدجرقۀ Cemp  مدل AC30 200 LB2/AC35 200 LB2 37 2965 67 0.88



جدول مشخصات ابعادی الکتروموتور ضدانفجار Cemp سری AC



مدل های زیر پوستۀ چدنی دارند.



مدل موتور Cemp EX d / EX de IIC سایزفریم قطرشافتmm وزنkg
الکتروموتور ضدجرقۀ Cemp  مدل AC30 63 A2 /AC35 63 A2 63 11 16
الکتروموتور ضدجرقۀ Cemp  مدل AC30 63 B2 /AC35 63 B2 63 11 16
الکتروموتور ضدجرقۀ Cemp  مدل AC30 71 A2 /AC35 71 A2 71 14 19
الکتروموتور ضدجرقۀ Cemp  مدل AC30 71 B2 /AC35 71 B2 71 14 19
الکتروموتور ضدجرقۀ Cemp  مدل AC30 80 A2 /AC35 80 A2 80 19 26
الکتروموتور ضدانفجار Cemp  مدل AC30 80 B2 /AC35 80 B2 80 19 26
الکتروموتور ضدانفجار Cemp  مدل AC30 90 S2 /AC35 90 S2 90 24 33
الکتروموتور ضدانفجار Cemp  مدل AC30 90 L2 /AC35 90 L2 90 24 33
الکتروموتور ضدانفجار Cemp  مدل AC30 100 LA2 /AC35 100 LA2 100 28 46
الکتروموتور ضدانفجار Cemp  مدل AC30 112 M2 /AC35 125 M2 112 28 65
الکتروموتور ضدانفجار Cemp  مدل AC30 132 SA2 /AC35 132 SA2 132 38 95
الکتروموتور ضدانفجار Cemp  مدل AC30 132 SB2 /AC35 132 SB2 132 38 95
الکتروموتور ضدانفجار Cemp  مدل AC30132 MB2 /AC35 132 MB2 132 38 105
الکتروموتور ضدانفجار Cemp  مدل AC30 132 ML2 /AC35 132 ML2 132 38 105
الکتروموتور ضدانفجار Cemp  مدل AC30 160 MA2 /AC35 160 MA2 160 42 180
الکتروموتور ضدانفجار Cemp  مدل AC30 160 MB2 /AC35 160 MB2 160 42 180
الکتروموتور ضدانفجار Cemp  مدل AC30 160 L 2 /AC35 160 L 2 160 42 195
الکتروموتور ضدانفجار Cemp  مدل AC30 180 M 2 /AC35 180 M 2 180 48 230
الکتروموتور ضدانفجار Cemp  مدل AC30 200 LA2 /AC35 200 LA2 200 55 285
الکتروموتور ضدانفجار Cemp  مدل AC30 200 LB2 /AC35 200 LB2 200 55 305



الکتروموتور ضدانفجار Cemp (چمپ)



در چه محیط هایی استفاده از الکتروموتور ضدانفجار چمپ الزامی می باشد؟



  • محیط هایی که در آن مواد قابل اشتعال و قابل انفجار وجود دارد.

      روش های جلوگیری ازانفجاراین محیط: غوطه ور شدن در روغن و تحت  فشار قرار دادن دستگاه

  • محیطی که امکان انتقال انفجار از یک محیط به محیط دیگر باشد.

      روش جلوگیری از انفجار این محیط: پرکردن با ماسه وشن و قرار دادن محافظ های ضد حریق

  • محیط هایی که دارای منبع قابل انفجار می باشند.

      روش جلوگیری از انفجار این محیط: ایمنی افزایش یافته، ایمنی ذاتی و حفاظت n



اجزای تشکیل دهندۀ الکتروموتور ضدانفجار چمپ



  • روتور
  • استاتور
  • رله
  • شافت
  • پروانه
  • آرمیچر
  • ترمینال
  • سیم پیچ
  • هوزینگ



کاربردهای الکتروموتور ضدانفجار چمپ



  • صنایع شیمیایی
  • صنایع پتروشیمی
  • صنایع الکل سازی
  • خطوط انتقال گازها
  • صنایع رنگ سازی
  • صنایع نفت و گاز



مزایای استفاده از الکتروموتور ضدانفجارچمپ



  • دارای طول عمر بالا
  • راندمان کاری بالا
  • ارتعاش و نویز کمتر
  • دارای استحکام بالا
  • دارای بدنۀ آلومینیوم و چدن
  • مطابقت با استانداردهای ATEX, NEMA
  • دارای سیم پیچی مسی
  • قیمت مناسب واقتصادی



نحوۀ سرویس و نگهداری الکتروموتور ضدانفجار چمپ



رعایت موارد زیر موجب افزایش طول عمر الکتروموتور و همچنین بازدهی بالای آن می شود.



  1. تمیز نگه داشتن سطح خارجی الکتروموتور
  2. بررسی کردن بلبرینگ ها وهمچنین روغن کاری دوره ای ومنظم در مدل های خاص
  3. بررسی کردن اتصالات الکتریکی و کابل ها جهت جلوگیری از اتصال های کوتاه
  4. اطمینان حاصل کردن از تهویۀ مناسب محل نصب الکتروموتور



نکات مهم در خرید الکتروموتور ضدانفجارچمپ Cemp



قبل از خرید این الکتروموتور باید به فاکتورهای زیر توجه شود:



  1. تعیین کردن کلاس انفجار محیط به طور دقیق( Zone1, Zone2 و...)
  2. بررسی دقیق توان مورد نیاز (بر حسب کیلووات یا اسب بخار)
  3. سرعت دور موتور(دور در دقیقه)
  4. نوع نصب الکتروموتور( به صورت پایه دار، فلنج دار یا ترکیبی)
  5. ولتاژ و فرکانس
  6. سازگاری با تجهیزات دیگر در خط تولید



قیمت الکتروموتور ضدانفجار Cemp



قیمت این الکتروموتور با توجه به عوامل مختلف مانند توان موتور، ولتاژ موتور، تک فاز یا سه فاز بودن موتور، درجۀ حفاظتی، بازدهی انرژی، جنس بدنه و به دلیل وارداتی بودن محصول به نوسانات نرخ ارز وهزینۀ حمل ونقل آن، متغیر می باشد. جهت اطلاع از قیمت، خرید و مشاورۀ این محصول می توانید با کارشناسان هایپر صنعت پالادیوم در تماس باشید.
