در بسیاری از ساختمانها و مجموعههای صنعتی، تامین فشار مناسب آب یکی از مهمترین چالشهای سیستم آبرسانی به شمار میآید. افت فشار در طبقات بالا، افزایش مصرف در ساعتهای اوج یا طولانی بودن مسیر انتقال آب، کیفیت آبرسانی را کاهش میدهد و استفاده از تجهیزات مختلف را با مشکل روبهرو میکند. در چنین شرایطی، بوستر پمپ با تقویت فشار و حفظ آن در یک محدوده مشخص، جریان آب را در تمام بخشهای شبکه متعادل نگه میدارد. این تجهیز از چند پمپ تشکیل شده که متناسب با میزان مصرف وارد مدار میشوند و فشار مورد نیاز را تامین میکنند. به همین دلیل، بوستر پمپ در ساختمانهای مسکونی، مجتمعهای تجاری، بیمارستانها، هتلها، صنایع و سیستمهای آبیاری جایگاه ویژهای دارد. آشنایی با ساختار، اجزا، انواع و کاربردهای این تجهیز، انتخاب مناسبترین مدل را سادهتر میکند و در افزایش راندمان سیستم نیز نقش مهمی دارد.
بوستر پمپ
واژه «بوستر» به معنی تقویت کردن یا افزایش قدرت است. بوستر پمپ که با نام پمپ تقویتکننده نیز شناخته میشود، از چند پمپ تشکیل شده که بهصورت موازی و با کمک کلکتور و اتصالات در کنار یکدیگر قرار گرفتهاند. مهمترین ویژگی این مجموعه، تنظیم فشار آب و حفظ آن در محدوده مورد نیاز است. به همین دلیل، هر زمان فشار آب شبکه پاسخگوی نیاز مصرف نباشد، بوستر پمپ وارد عمل میشود و فشار مورد نیاز را تامین میکند.
مفاهیم کلیدی درباره بوستر پمپ
- افزایش فشار آب: مهمترین وظیفه بوستر پمپ، افزایش فشار آب در خطوط تامین آب است. این تجهیز علاوه بر تقویت فشار، آب را در مسیرهای طولانی نیز با فشار مناسب انتقال میدهد و از افت فشار در طول شبکه جلوگیری میکند.
- کاربردهای بوستر پمپ: بوستر پمپ در محیطهای مختلفی کاربرد دارد. ساختمانهای تجاری، مجتمعهای مسکونی، بیمارستانها، هتلها، سیستمهای آبیاری و بسیاری از مراکز دیگر برای تامین فشار مناسب آب از این تجهیز استفاده میکنند.
- تنوع مدلها: بوستر پمپها در مدلهای مختلفی تولید میشوند. پمپهای دیافراگمی، جتی و سانتریفیوژی از رایجترین مدلهای این تجهیزات هستند و هر کدام با توجه به ساختار و ویژگیهای خود، در شرایط متفاوتی به کار میروند.
- نصب و استفاده آسان: ساختار بوستر پمپ به گونهای طراحی شده که نصب و راهاندازی آن دشوار نیست. پس از نصب نیز بهرهبرداری از دستگاه به سادگی انجام میشود و کاربر بدون پیچیدگی خاصی میتواند از آن استفاده کند.
- کارکرد اتوماتیک: بعضی از بوستر پمپها به سیستم کنترل اتوماتیک مجهز هستند. این سیستم تغییرات فشار آب را بررسی میکند و با توجه به میزان مصرف، پمپها را بهصورت خودکار روشن یا خاموش نگه میدارد تا فشار آب در محدوده مطلوب باقی بماند.
اجزای تشکیلدهنده بوستر پمپ
- پمپ: پمپ اصلیترین بخش بوستر پمپ است و وظیفه تراکم و جابهجایی آب را بر عهده دارد. این قطعه با ایجاد فشار لازم، آب را در مسیر سیستم به جریان میاندازد و نقش اصلی را در عملکرد مجموعه ایفا میکند.
- موتور: موتور انرژی مورد نیاز پمپ را تامین میکند و با ایجاد نیروی لازم برای چرخش آن، فشار آب را افزایش میدهد. بدون عملکرد صحیح موتور، بوستر پمپ توانایی تامین فشار مورد نیاز را نخواهد داشت.
- مخزن تقویت فشار: مخزن تقویت فشار وظیفه ذخیره و تنظیم فشار آب را بر عهده دارد. وجود این مخزن باعث میشود فشار آب پایداری بیشتری داشته باشد و پمپ نیز با نوسان کمتری کار کند.
- دستگاه کنترل: برخی از بوستر پمپها به دستگاه کنترل اتوماتیک مجهز هستند. این بخش فشار آب را بهصورت مداوم کنترل میکند و در صورت نیاز، پمپها را روشن یا خاموش نگه میدارد تا فشار از محدوده تعیینشده خارج نشود.
- شاسی و قطعات مکانیکی: شاسی و قطعات مکانیکی، استحکام و تعادل مجموعه را حفظ میکنند. این بخش از قطعاتی مانند لولهها، اتصالات، بلوک پایه و پروانه تشکیل شده است و ارتباط میان اجزای مختلف بوستر پمپ را برقرار میکند.
- سیستم تخلیه هوا: بعضی از بوستر پمپها به سیستم تخلیه هوا مجهز هستند. این سیستم هوای موجود در مدار را خارج میکند و شرایط مناسبتری برای عملکرد پمپ به وجود میآورد.
- سیستم خنککننده: در برخی از بوستر پمپها، سیستم خنککننده برای کاهش دمای موتور و پمپ در نظر گرفته شده است. این بخش از افزایش بیش از حد دما جلوگیری میکند و احتمال آسیب دیدن قطعات را کاهش میدهد.
علاوه بر اجزای اصلی، بوستر پمپ از قطعات دیگری نیز تشکیل شده است که هر کدام نقش مهمی در عملکرد مجموعه دارند. تابلو فرمان، پمپ آب، شیر فلکههای ورودی، شیر فلکههای خروجی، شیر یکطرفه، لرزهگیر، شیر صافی، منبع تحت فشار، سنسور فشار در سیستمهای دور متغیر، مانومتر، شاسی یکپارچه و کلکتورهای ورودی و خروجی از جمله این قطعات هستند.
انواع بوستر پمپ
بوستر پمپها با توجه به نوع کاربرد در مدلهای مختلفی تولید میشوند و هر مدل برای شرایط مشخصی طراحی شده است. تفاوت این مدلها باعث شده در سیستمهای آبرسانی، آتشنشانی و مصارف خانگی از بوستر پمپهای متفاوتی استفاده شود تا فشار آب متناسب با نیاز هر مجموعه تامین شود.

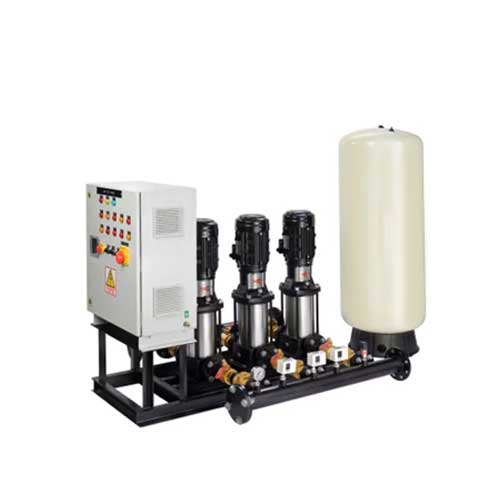

- بوستر پمپ آبرسانی: بوستر پمپ آبرسانی برای افزایش فشار آب در سیستمهای آبرسانی و تامین آب مصرفی به کار میرود. این مدل با حفظ فشار مناسب در شبکه، جریان آب را در تمام بخشهای سیستم یکنواخت نگه میدارد و از افت فشار جلوگیری میکند. به همین دلیل، از بوستر پمپ آبرسانی در بیمارستانها، هتلها، منازل، مراکز تجاری، شبکههای آبرسانی و همچنین سیستمهای آتشنشانی استفاده میشود.

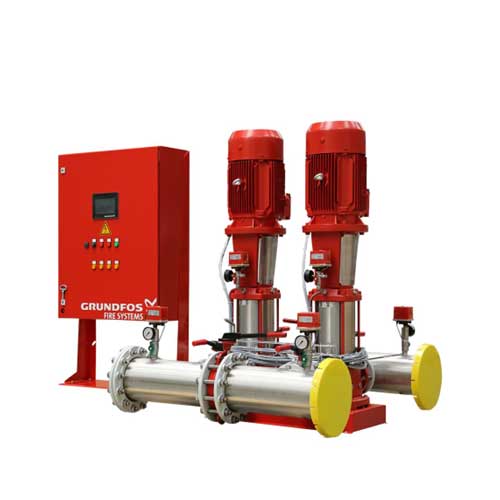

- بوستر پمپ آتشنشانی: بوستر پمپ آتشنشانی وظیفه تامین آب با فشار و دبی مورد نیاز سیستمهای آتشنشانی را بر عهده دارد. هنگام وقوع آتشسوزی یا حوادث مختلف، این پمپ آب را با فشار مناسب وارد شبکه میکند تا عملیات اطفای حریق بدون افت فشار انجام شود. به همین دلیل، نصب این تجهیزات در فرودگاهها، بیمارستانها، مکانهای عمومی و مجموعههای صنعتی اهمیت زیادی دارد و در بسیاری از این مراکز به عنوان یکی از اجزای اصلی سیستم آتشنشانی شناخته میشود.
- بوستر پمپ خانگی: بوستر پمپ خانگی برای افزایش فشار آب در سیستمهای آبرسانی منازل و آپارتمانها طراحی شده است. هر زمان فشار آب شبکه پاسخگوی نیاز مصرف نباشد، این پمپ وارد مدار میشود و فشار آب را تا حد مطلوب افزایش میدهد تا آب با فشار مناسب به تمام واحدها برسد.
انواع بوستر پمپ از نظر سرعت کارکرد
بوستر پمپها از نظر نحوه کنترل سرعت الکتروموتور در دو گروه دور متغیر و دور ثابت قرار میگیرند. تفاوت این دو مدل در شیوه تنظیم سرعت پمپ است و همین موضوع روی مصرف انرژی، عملکرد سیستم و هزینههای بهرهبرداری تاثیر مستقیم دارد.
بوستر پمپ دور متغیر
بوستر پمپ دور متغیر این امکان را دارد که سرعت عملکرد خود را متناسب با میزان مصرف آب تغییر دهد. در این مدل، الکتروموتور با کمک اینورتر سرعت چرخش خود را کم یا زیاد میکند و به همین دلیل فشار آب همیشه با نیاز مصرف هماهنگ میماند.
در این نوع بوستر پمپ، دور نامی الکتروموتور با استفاده از اینورتر تغییر میکند. بیشتر بوستر پمپهای دور متغیر به درایو تغییر فرکانس مجهز هستند که با نام VFD شناخته میشود. اساس کار این تجهیز بر تغییر فرکانس برق ورودی استوار است. با توجه به این که فرکانس برق ایران ۵۰ هرتز است، اینورتر میتواند سرعت الکتروموتور را بر همین اساس تنظیم کند و دور بوستر پمپ را تغییر دهد.
استفاده از بوستر پمپ دور متغیر مزایای مختلفی دارد. کاهش مصرف انرژی، افزایش عمر مفید پمپ و سایر تجهیزات، حفظ فشار مناسب آب، تنظیم دقیق عملکرد بر اساس میزان مصرف، سازگاری با تغییرات نیاز سیستم و کاهش صدا از مهمترین مزایای این مدل به شمار میآیند.
بوستر پمپ دور ثابت
در بوستر پمپ دور ثابت، الکتروموتور با یک سرعت مشخص کار میکند و امکان تغییر سرعت آن وجود ندارد. به همین دلیل، این مدل بیشتر در سیستمهایی استفاده میشود که میزان مصرف آب تقریبا ثابت است و نیازی به تغییر مداوم فشار احساس نمیشود.
هزینه کمتر، عملکرد ساده و مناسب بودن برای کاربردهای ثابت از مهمترین مزایای این نوع بوستر پمپ است. از این مدل در پر کردن مخازن، سیستمهای آبیاری و برخی سیستمهای آتشنشانی نیز استفاده میشود.
انواع بوستر پمپ از نظر تعداد درایو
بوستر پمپهای دور متغیر از نظر تعداد درایو یا اینورتر نیز در دو گروه تکدرایو و چنددرایو قرار میگیرند. تفاوت این دو مدل به نحوه کنترل الکتروموتورها مربوط میشود.
بوستر پمپ تکدرایو
در بوستر پمپ تکدرایو، تمام پمپها با یک اینورتر کنترل میشوند. کنترلر در ابتدا اینورتر را روی پمپ شماره ۱ قرار میدهد و همزمان با افزایش مصرف آب، دور الکتروموتور نیز بیشتر میشود.
اگر پمپ شماره ۱ به دور نامی برسد و همچنان فشار مورد نیاز تامین نشود، کنترلر اینورتر را از روی پمپ شماره ۱ برداشته و روی پمپ شماره ۲ قرار میدهد. این روند برای سایر پمپها نیز تکرار میشود و در نهایت همه پمپها با همان یک اینورتر کنترل خواهند شد. یکی از مهمترین مزایای بوستر پمپ تکدرایو، هزینه کمتر آن در مقایسه با مدل چنددرایو است و همین موضوع، آن را به گزینهای اقتصادیتر تبدیل میکند.
بوستر پمپ چنددرایو
در بوستر پمپ چنددرایو، برای هر پمپ یک اینورتر جداگانه در نظر گرفته میشود. به همین دلیل، سرعت هر الکتروپمپ بهصورت مستقل تغییر میکند و هر کدام متناسب با شرایط سیستم وارد مدار میشوند یا سرعت خود را تغییر میدهند. این شیوه کنترل، کاهش یا افزایش فشار سیستم را با دقت بیشتری پوشش میدهد و بازده مجموعه را افزایش میدهد. مهمترین مزیت بوستر پمپ چنددرایو، بازده بالاتر آن در مقایسه با مدل تکدرایو است، زیرا هر پمپ بهصورت مستقل کنترل میشود و عملکرد دقیقتری در تامین فشار آب دارد.
راهکارهای افزایش راندمان و بهینهسازی بوستر پمپ
راندمان بوستر پمپ تنها به کیفیت تجهیزات بستگی ندارد، بلکه انتخاب درست قطعات و رعایت برخی نکات در زمان طراحی و بهرهبرداری نیز روی عملکرد آن تاثیر زیادی میگذارد. برای افزایش بازده این سیستم، معمولا از راهکارهای زیر استفاده میشود.
- استفاده از اینورتر (درایو فرکانس متغیر یا VFD): اینورتر سرعت الکتروموتور را متناسب با میزان مصرف آب تنظیم میکند. در نتیجه، پمپ فقط به اندازه نیاز سیستم کار میکند و همین موضوع علاوه بر کاهش مصرف انرژی، از استهلاک قطعات نیز جلوگیری میکند.
- استفاده از پمپهای با راندمان بالا: انتخاب پمپهایی که راندمان بالاتری دارند، مصرف انرژی را کاهش میدهد و عملکرد سیستم را بهبود میبخشد. این موضوع در پروژههایی که بوستر پمپ بهصورت مداوم کار میکند، اهمیت بیشتری پیدا میکند.
- استفاده از مخزن تحت فشار مناسب: انتخاب مخزن تحت فشار با ظرفیت مناسب، فشار آب را در وضعیت پایدارتری نگه میدارد و تعداد دفعات روشن و خاموش شدن پمپ را کاهش میدهد. در نتیجه، فشار آب یکنواختتر خواهد بود و عمر تجهیزات نیز افزایش پیدا میکند.
- عایقبندی و کنترل دما: کنترل دمای موتور و سایر قطعات، احتمال افزایش بیش از حد دما را کاهش میدهد و از آسیب دیدن تجهیزات جلوگیری میکند. عایقبندی مناسب نیز در حفظ عملکرد مطلوب بوستر پمپ نقش مهمی دارد.
مزایای بوستر پمپ
استفاده از بوستر پمپ مزایای مختلفی دارد و به همین دلیل در بسیاری از سیستمهای آبرسانی به یکی از تجهیزات اصلی تبدیل شده است. مهمترین مزایای این سیستم عبارتاند از:
- افزایش فشار آب
- بهبود عملکرد سیستمهای آبیاری
- کاهش مصرف انرژی
- امکان تعمیر بوستر پمپ در زمان کار
- پمپاژ آب متناسب با نیاز مصرفی واحدها
- تامین پایدار آب
- جلوگیری از ایجاد ضربه قوچ با کاهش روشن و خاموش شدن ناگهانی الکتروپمپها
کاربردهای بوستر پمپ
بوستر پمپ در بخشهای مختلفی استفاده میشود و هر جا که تامین فشار مناسب آب اهمیت داشته باشد، میتوان از این سیستم کمک گرفت. مهمترین کاربردهای آن عبارتاند از:
- سیستمهای کشت صنعتی
- آبیاری مزارع بزرگ
- آبرسانی مراکز صنعتی
- کارخانهها و هتلها
- مراکز تجاری
- بیمارستانها، استادیومهای ورزشی و فرودگاهها
- آبیاری گلخانهها
- ساختمانهای دارای طبقات زیاد
- سیستمهای آتشنشانی و اطفای حریق
- سیستمهای آب شهری
جمعبندی
بوستر پمپ یکی از مهمترین تجهیزات در سیستمهای آبرسانی است که با افزایش و تنظیم فشار آب، عملکرد شبکه را در شرایط مختلف حفظ میکند. این سیستم از چند پمپ تشکیل شده که متناسب با میزان مصرف وارد مدار میشوند و فشار مورد نیاز را تامین میکنند. وجود مدلهای مختلف باعث شده بتوان از بوستر پمپ در ساختمانهای مسکونی، مراکز تجاری، بیمارستانها، صنایع، سیستمهای آبیاری و شبکههای آتشنشانی استفاده کرد. آشنایی با اجزا، انواع و نحوه عملکرد این تجهیز، انتخاب مدل مناسب را سادهتر میکند و در کنار آن، استفاده از راهکارهایی مانند اینورتر، پمپهای با راندمان بالا، مخزن تحت فشار مناسب و کنترل دما نیز بازده سیستم را افزایش میدهد. در نتیجه، بوستر پمپ علاوه بر تامین فشار پایدار آب، مصرف انرژی را کاهش میدهد و عملکرد مطمئنتری را در اختیار مصرفکننده قرار میدهد.
