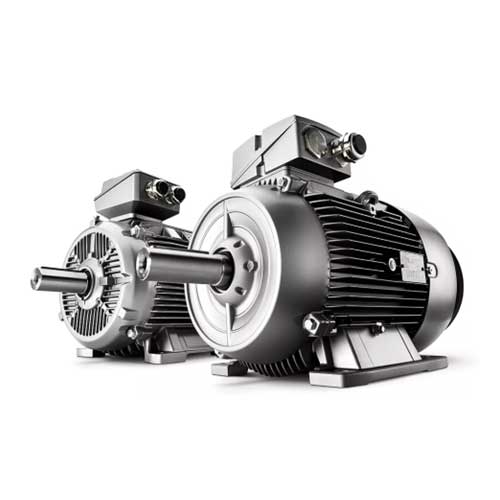

الکتروموتور ضدانفجار زیمنس Siemens

الکتروموتور ضدانفجار زیمنس Siemens

شرکت Siemens از معروف ترین و بهترین شرکت های تولید کننده در زمینۀ الکتروموتور ضدانفجار، ضدجرقه و ضد آب، الکتروموتور معمولی، ولتاژ بالا و ولتاژ پایین و سایر تجهیزات الکتریکی می باشد که در صنایع مختلفی از جمله پتروشیمی، پالایشگاه ها و شرکت های دارای مواد اشتعال زا کاربرد دارد.

الکتروموتورهای ضدانفجار Siemens از استانداردهای ATEX وCE وiso 14001 و iso 9001 برخوردار می باشد.این الکتروموتور در دو کلاس  MJو MA با حفاظت EEx ll و EEx llC ارائه می شود.

طراحی الکتروموتور زیمنس به گونه ای می باشد که در محیط های دارای گرد وغبار، گاز و بخار که اشتعال زا هستند، جرقه یا دمای بالا ایجاد نکند.همچنین این الکتروموتورها دارای کیفیت ساخت بالا، بازدهی انرژی فوق العاده و طول عمر زیاد می باشند.

جدول مشخصات فنی الکتروموتور ضدانفجار Siemens

الکتروموتور ضدانفجار زیمنس به دو گروه تقسیم می شوند:

• الکتروموتور ضدانفجار زیمنس MA1 (حفاظت EEx e ll)
• الکتروموتور ضدانفجار زیمنس MJ1 (حفاظت EEx e llC)

جدول مشخصات فنی الکتروموتور ضدانفجار زیمنس MA1

جدول مشخصات فنی الکتروموتور ضدانفجار MJ1

سطوح حفاظتی الکتروموتور ضدانفجار Siemens

1. گرد و غبار
2. گاز

انواع حفاظت الکتروموتور ضدانفجار زیمنس

• Ex d
• Ex e
• Ex t
• Ex na
• Ex NEMA

• مشخصات فنی الکتروموتور ضدانفجار زیمنس Ex d

توان: 0.25 تا 460 کیلووات

ولتاژ: همۀ ولتاژها

طراحی: همۀ انواع

سرعت: 750 تا 3600 دور در دقیقه

گشتاور: 0.6 تا 8090 نیوتن بر متر

فریم سایز: 71 تا 355 میلی متر

نوع حفاظت: EX D

محدودۀ استفاده: Ex-Zone1

                      Li2G Ex de llC

• مشخصات فنی الکتروموتور ضدانفجار زیمنس Ex e

توان: 0.12 تا 165 کیلوولت

ولتاژ: همۀ ولتاژها

سرعت: 750 تا 3600 دور در دقیقه

طراحی: همۀ انواع

گشتاور: 0.6 الی 8090 نیوتن بر متر

فریم سایز: 63 تا 315

نوع حفاظت:  EX E

محدودۀ استفاده: Ex-Zone1

        Li2G Ex e llC

• مشخصات فنی الکتروموتور ضدانفجار زیمنس Ex t

توان:  0.09 تا 1000 کیلووات

ولتاژ: همۀ ولتاژها

سرعت: 750 الی 3600 دور در دقیقه

طراحی: همۀ انواع

گشتاور: 0.6 تا 8090 نیوتن متر

فریم سایز: 63 تا 450

نوع حفاظت: EX T

محدودۀ استفاده:  Ex -Zone21 /22

Zone21 : ll2D Ex tb lllC T…

Zone22: ll3D Ex tc   lllB T…

• مشخصات فنی الکتروموتور ضدانفجار زیمنس   Ex na

توان: 0.09 الی 1000 کیلووات

ولتاژ: همۀ ولتاژها

سرعت: 750 تا 3600 دور در دقیقه

طراحی: همۀ انواع

گشتاور: 0.6 تا 8090 نیوتن متر

فریم سایز: 63 الی 450

نوع حفاظت: EX NA

محدودۀ استفاده: EX-Zone2

• مشخصات فنی الکتروموتور ضدانفجار زیمنس   Ex NEMA

توان: 1 الی 300 اسب بخار

ولتاژ: همۀ ولتاژها

سرعت: 900 الی 3600 دور در دقیقه

طراحی: همۀ انواع

گشتاور: 1.5 تا 1772 پوند بر فوت

فریم سایز: 140 تا 440

نوع حفاظت: Ex NEMA

محدودۀ استفاده: کلاس  l

                      گروه d

                      بخش گروه های F&G

                     منطقه های پرخطر

زون بندی(Zone) تجهیزات ضدانفجار

زون بندی گازی

Zone 0: فضاهایی که گاز قابل اشتعال به صورت طولانی مدت ومداوم وجود دارند.

Zone 1: فضاهایی که گاز قابل اشتعال به صورت موقت در آن وجود دارند.

Zone 2: فضاهایی که گاز قابل اشتعال به ندرت در آن ها وجود دارند.

زون بندی (Zone) گرد و غبار

Zone20: فضاهایی که در آن ها گرد وغبار به طور دائم حضور دارند.

Zone21: فضاهایی که در آن گرد وغبار به صورت موقت حضور دارند.

Zone22: فضاهایی که در آن گرد وغبار به ندرت حضور دارند.

رایج ترین الکتروموتورهای زیمنس در بازار ایران

• الکتروموتورهای SIMOTICS GP جهت کاربردهای عمومی
• الکتروموتورهای SIMOTICS SD برای کارهای نیمه سنگین و شرایط سخت
• الکتروموتورهای SIMOTICS XP جهت کاربردهای ضدانفجار
• الکتروموتورهای SIMOTICS DP جهت کاربردهای خاص صنعت

اجزای الکتروموتور ضدانفجار Siemens

• هوزینگ
• خازن
• رله
• روتور
• استاتور
• سیم پیچ
• بلبرینگ
• کابل
• شافت
• پروانه

کاربردهای الکتروموتور ضدانفجار Siemens

• کازخانۀ گاز
• صنایع شیمیایی و پتروشیمی
• جهت تولید نفت وگاز معدنی
• در پمپ بنزین ها
• کارخانۀ تصفیۀ فاضلاب
• کارخانۀ پردازش چوب
• سکوهای دریایی و مناطق خطرناک مرزی
• صنایع غذایی

مزایای الکتروموتور ضدانفجار Siemens

• طول عمر بالا
• ایمنی بالا
• قابلیت سفارش سازی
• بازدهی انرژی بالا
• روانکاری مناسب
• مقاومت حرارتی بالا
• لرزش ونویز کمتر
• تنوع سایز وتوان
• قیمت مناسب

نحوۀ نصب و نگهداری الکتروموتور ضدانفجار Siemens

1. از تابلوهای برق ضد انفجار استفاده کنید.
2. کابل کشی را با رعایت اصول حفاظت الکتریکی انجام دهید.
3. فاصله های تهویه را رعایت کنید.
4. از تجهیزات جانبی تأیید شده مانند ترمینال ها، گلندها و پایه های خاص استفاده کنید.
5. تعمیرات حتما توسط افراد متخصص صورت گیرد.

نحوۀ انتخاب صحیح الکتروموتور ضدانفجار Siemens

1. گروه گاز یا گردوغبار : IIC، IIB، IIA
2. منطقۀ خطر: Zone1،Zone2،Zone21،Zone22
3. نوع کاربرد الکتروموتور( فن، پمپ، نوار نقاله، کمپرسور و...)
4. کلاس حرارتی محیط
5. شرایز محیطی از جمله رطوبت، دما، فشار

قیمت الکتروموتور ضدانفجار Siemens

قیمت الکتروموتور ضدانفجار زیمنس به عوامل متعددی بستگی دارد.از اصلی ترین عوامل می توان به کلاس حفاظتی آن ( ATEXیاIECEx )، توان الکتروموتور، نوع طراحی آن( سه فاز یا تکفاز)، جنس بدنۀ آن( آلومینیوم یا چدن)، استاندارهای ایمنی و کیفیت، گارانتی و خدمات پس از فروش اشاره نمود.لازم به ذکر است که کاربرد الکتروموتور ضدانفجار Siemens در محیط های حساس از جمله صنایع نفت وگاز و پتروشیمی وهمچنین میزان تقاضا جهت ویژگی های خاص مانند سیستم خنک کنندۀ پیشرفته، تأثیر گذار بوده و قیمت آن را تغییر می دهد.همچنین نوسانات ارزی نیز بر قیمت این محصول وارداتی تأثیر مستقیمی دارد. جهت خرید و مشاوره و همچنین استعلام قیمت این محصول می توانید با کارشناسان هایپر صنعت پالادیوم در ارتباط باشید.
