الکتروموتور ABB

  • کلاس راندمان: IE1, IE2, IE3, IE4
  • برند سازنده: ABB
  • فرکانس کاری: 50 / 60 هرتز
  • شرایط کاری: S1 دائم کار / S3 تناوبی
  • جنس بدنه: آلومینیوم / چدن
  • نحوۀ اتصال: مستقیم، ستاره، مثلث
دانلود کاتالوگ
کپی کردن لینک
واتس آپ
تلگرام
وضعیت محصول
دانلود کاتالوگ
کارشناس شما
توضیحات

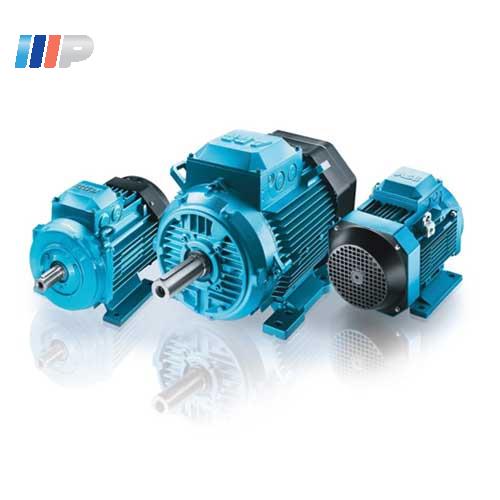

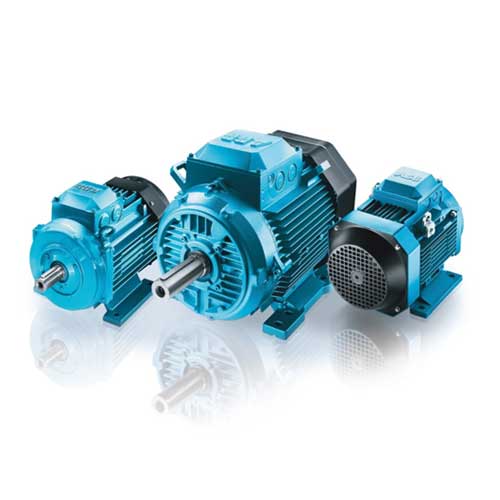

الکتروموتور ABB



الکتروموتور ABB



الکتروموتور ABB محصولی چند ملیتی بوده و ساخت کشورهای آلمان و فنلاند می باشد.این محصول طبق استانداردهای اروپایی و بین المللی طراحی می شود و در دو مدل بدنۀ چدنی و آلومینیومی در بازار جهانی عرضه می شود. ساخت الکتروموتور در شرکت ABB با تنوع و کیفیت بالا می باشد.



انواع الکتروموتور ABB



  1. الکتروموتور ای بی بی سری M2AA دارای توان 0.06 الی 0.55 کیلووات آلومینیومی
  2. الکتروموتور ای بی بی سری M3AA دارای توان 0.09 الی 0.90 کیلووات آلومینیومی
  3. الکتروموتور ای بی بی سری M3BP دارای توان 0.09 الی 100 کیلووات چدنی
  4. الکتروموتور ای بی بی سری M3BA دارای توان 0.18 الی 355 کیلووات چدنی



جدول مشخصات فنی الکتروموتور ABB



مشخصات مشخصات موتور ABB
کلاس راندمان IE1, IE2, IE3, IE4
تعداد قطب / سرعت 2، 4، 6 پل /1000، 1500، 3000 دوردر دقیقه
برند سازنده ABB
توان خروجی الکتروموتور ABB 0.75 الی 375 کیلووات
فرکانس کاری 50 / 60 هرتز
شرایط کاری S1 دائم کار / S3 تناوبی
جنس بدنه آلومینیوم / چدن
نحوۀ اتصال مستقیم، ستاره، مثلث



انواع الکتروموتورهای ساخته شده توسط شرکت ABB



  • الکتروموتور ضدانفجار ABB
  • الکتروموتور ولتاژ بالای شرکت ای بی بی
  • الکتروموتور ولتاژ پایین IEC ای بی بی
  • الکتروموتور ولتاژبالا AC ای بی بی



ویژگی های کلیدی الکتروموتور ABB



  • مطابقت با عموم کاربری ها و محیط ها
  • داوم بالا
  • عملکرد قابل اطمینان
  • دارای راندمان بالا



جدول مشخصات انواع الکتروموتور ABB



نوع الکتروموتور توان الکتروموتور( کیلووات) سایز فریم
الکتروموتور ABB IE2 بدنه چدن 0.25 الی 1000 71 الی 450
الکتروموتور ABB IE3 بدنه چدن 0.25 ال 355 71 الی 355
الکتروموتور ABB IE4 بدنه چدن 0.75 الی 355 280 الی 355
الکتروموتور ABB IE2 بدنه آلومینیوم 0.12 الی 90 63 الی 280
الکتروموتور ABB IE3 بدنه آلومینیوم 0.75 الی 55 80 الی 250



جدول مشخصات فنی الکتروموتور ای بی بی



برای مقادیر زیر کلاس حرارتی F ، فرکانس 50 و 60 هرتز و IP 55 می باشد.



مدل توان (کیلووات) سرعت rpm تعداد قطب جریان A ولتاژ( ولت) COS
M2AA 0.06 تا 55 1000 تا 3000 2، 4، 6 0.25 تا 101 400 تا 690 0.56 تا 0.92
M3AA 0.09 تا 90 750 تا 3000 2، 4، 6، 8 0.46 تا 163 400 تا 690 0.56 تا 0.93
M2BA 0.18 تا 355 1000 تا 3000 2، 4، 6 0.57 تا 623 400 تا 690 0.58 تا 0.91
M3BP 0.09 تا 1000 750 تا 3000 2،4،6،8،10،12 0.44 تا 1726 400 تا 690 0.54 تا 0.93



جدول مشخصات ابعادی الکتروموتور ABB



مدل الکتروموتور سایز فریم وزن kg جنس بدنه
M2AA 56 تا 250 3.2 تا 298 آلومینیوم
M3AA 63 تا 280 3.8 تا 426 آلومینیوم
M2BA 71 تا 355 10 تا 1651 چدن
M3BP 71 تا 450 10 تا 4801 چدن



الکتروموتور ABB



روش های خنک سازی الکتروموتور ABB



  1. خنک سازی با هوا
  2. خنک سازی با آب
  3. خنک سازی با جریان های هوای تهویه شده
  4. خنک سازی با روغن
  5. خنک سازی با تبادل حرارتی
  6. خنک سازی با جریان های هوای باز
  7. خنک سازی با سیستم خنک کننده محیطی



اجزای تشکیل دهندۀ الکتروموتور ABB



  • بدنۀ الکتروموتور
  • پلاک موتور
  • بیرینگ های عقب وجلو
  • درپوش انتهایی
  • جعبه تقسیم
  • فن با پوستۀ محافظ
  • هوزینگ استاتور
  • روتور ریخته گری



کاربردهای الکتروموتور ABB



  • صنایع غذایی: جهت بسته بندی و حمل مواد غذایی.
  • صنایع فولاد: برای راه اندازی کوره ها وتجهیزات نورد.
  • صنایع مس و صنایع سیمان: جهت استخراج مواد اولیه و تولید نمودن محصولات نهایی.
  • صنایع نفت وگاز: جهت پمپاژ، استخراج کردن و...
  • صنایع دریایی: جهت تأمین نیرو محرکۀ کشتی ها و همچنین سیستم های پشتیبانی.
  • صنعت خودروسازی: مورد استفاده در خطوط تولید و تجهیزات مونتاژ.
  • مخلوط کن ها: جهت استفاده در فرآیندهای شیمیایی و تولید بتن.
  • برج های خنک کننده: مورد استفاده در سیستم های تهویۀ صنعتی و فرآیندهای خنک سازی.
  • بالمیل ها: جهت خرد کردن مواد شیمیایی و معدنی
  • انواع مته های صنعتی: جهت استفاده در حفاری و کارهای ساختمانی
  • بالابرها: جهت بالا بردن تجهیزات



مزایای الکتروموتور ABB



  • راندمان بالا
  • بازدهی بالا
  • سازگاری با محیط زیست
  • قابلیت اطمینان بالا
  • طول عمر زیاد
  • رعایت استاندارد اروپایی
  • صدای کم سیستم تهویه



درجه های محافظتی الکتروموتور ABB



  • IP 54: حفاظت در برابر اسپری آب و گرد وغبار
  • IP 55: حفاظت در برابر نفوذ آب در شرایط غوطه وری و گرد وغبار
  • IP 56: حفاظت در برابر نفوذ آب در شرایط غوطه وری در فشار بالا و گرد وغبار
  • IP 65: حفاظت کامل در برابر جت آب از جهت های مختلف و گرد وغبار



الکتروموتور ABB



نحوۀ انتخاب و خرید الکتروموتور ABB



در هنگام انتخاب این الکتروموتور توجه به مشخصات زیر الزامی می باشد:



  1. سرعت الکتروموتور: سرعت این الکتروموتور بر اساس تعداد دور در دقیقه (rpm) محاسبه می شود.الکتروموتورهای ABB معمولاً در سه سطح سرعتی تولید و عرضه می شوند.
  2. 6 پل: 1000 دور در دقیقه
  3. 4 پل: 1500 دور در دقیقه
  4. 2 پل: 3000 دور در دقیقه
  • میزان گشتاور: از فاکتورهای مهمی است که در هنگام این الکتروموتور باید در نظر گرفته شود.انتخاب الکتروموتور با گشتاور مناسب می تواند موجب کاهش استهلاک، افزایش بازدهی و همچنین مصرف بهینۀ انرژی در سیستم های صنعتی شود.
  • درجۀ حفاظت یا IP: از آن جایی که این الکتروموتورها در محیط های صنعتی ممکن است در معرض گرد وغبار، رطوبت یا سایر عوامل باشند، باید از درجۀ حفاظت مناسبی برخوردار باشند.این الکتروموتورها دارای IP 55 می باشند که در برابر نفوذ گرد وغبار یا رطوبت مقاومت بالایی دارند.در صورت نیاز التروموتورهای ABB با درجۀ حفاظت IP 65 نیز عرضه می شوند.درجۀ حفاظت مناسب،موجب عملکرد بهتر موتور و افزایش طول عمر آن می شود.
  • جنس بدنۀ الکتروموتور: جنس بدنه این  الکتروموتور می تواند از آلومینیوم یا چدن باشد.انتخاب جنس بدنه باید طبق شرایط محیطی و همچنین نوع استفاده از موتور انتخاب شود. بدنۀ آلومینیوم وزن سبک تری داشته وبرای محیط های مرطوب گزینۀ مناسبی می باشد. بدنۀ چدن نیز استحکام بالایی داشته و در برابر لرزش و ضربه مقاوم می باشد.
  • نحوۀ نصب: این الکتروموتور در دو حالت پایه دار وفلنج دار درموقعیت های عمودی وافقی نصب می شود.
  • راندمان کاری: راندمان مصرفی از فاکتورهای مهم در انتخاب این الکتروموتور می باشد.هر چه راندمان بالا باشد، انرژی هدر رفته کمتر ودر نتیجه هزینه های عملیاتی کاهش پیدا می کند.
  • ولتاژورودی: انتخاب ولتاژ مناسب بر عملکرد بهینه و طول عمر تجهیزات تأثیر مستقیمی دارد.الکتروموتورهای ABB با توجه به توان و نحوۀ اتصال آن ها، در دو سطح ولتاژی عرضه می شوند.
  • الکتروموتورسه فازبا توان کمتر از 4کیلووات: اتصال مثلث 220 ولت/ اتصال ستاره 380 ولت.
  • 4 کیلووات و بالاتر: اتصال مثلث 380 ولت/ اتصال ستاره 660 ولت
  • توان الکتروموتور: الکتروموتورهای ABB دارای توان 0.37 تا 450 کیلووات متغیر می باشد.این تنوع قابلیت استفاده از این الکتروموتور را در صنایع  مختلف فراهم می سازد.



قیمت الکتروموتور ABB



قیمت این الکتروموتور به عوامل مختلفی بستگی دارد. از جملۀ این عوامل می توان به درجۀ حفاظت موتور، توان الکتروموتور، دور موتور، بدنۀ موتور و... اشاره نمود.این الکتروموتور در اندازه ها و مدل های متنوع و با رعایت استانداردهای بین المللی پاسخ گوی نیازهای گوناگون مشتریان می باشد. جهت خرید الکتروموتور ABB و استعلام قیمت و همچنین مشاوره می توانید با کارشناسان هایپر صنعت پالادیوم در ارتباط باشید.
