ژنراتور تک یا آلترناتور یکی از مهمترین بخشهای تولید برق در موتورهای مولد برق به شمار میرود. این قطعه انرژی مکانیکی تولیدشده توسط موتور را به انرژی الکتریکی تبدیل میکند و به همین دلیل نقش اصلی را در تولید برق بر عهده دارد. ژنراتورهای تک در مدلها و توانهای مختلف تولید میشوند و با توجه به نوع سوخت، تعداد فاز، نوع استارت و ساختار داخلی، کاربردهای گوناگونی در صنایع، ساختمانها و تامین برق اضطراری دارند. آشنایی با انواع ژنراتور، اجزای داخلی، نحوه عملکرد و عوامل موثر بر قیمت آن، به انتخاب مدل مناسب برای هر کاربرد کمک زیادی میکند. با این مقاله از پالادیوم همراه شوید.

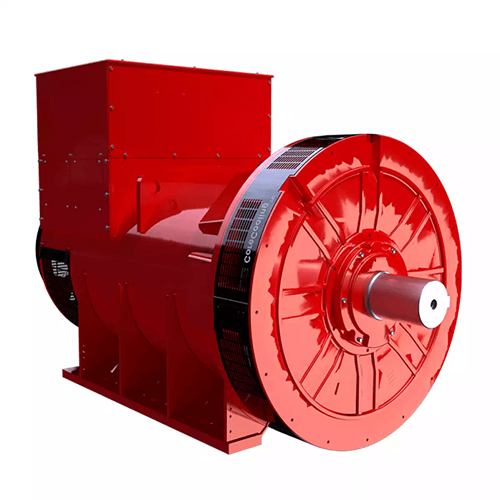

ژنراتور تک یا آلترناتور چیست؟
ژنراتور تک یا آلترناتور بدون موتور، قطعهای الکترونیکی است که با استفاده از انرژی مکانیکی تولیدشده توسط موتور، برق تولید میکند. این قطعه وظیفه تبدیل انرژی مکانیکی به انرژی الکتریکی را بر عهده دارد، اما بهتنهایی قادر به تولید برق نیست و برای انجام این کار باید به یک موتور احتراقی مانند موتور بنزینی، دیزلی یا گازسوز متصل شود.
تفاوت اصلی میان ژنراتورهای تک به عواملی مانند نوع سوخت مصرفی، توان خروجی، نوع استارت و امکانات جانبی آنها مربوط میشود. هر یک از این ویژگیها میتواند عملکرد، کاربرد و قیمت ژنراتور را تحت تاثیر قرار دهد.
بیشتر بخوانید: معرفی ژنراتور گازسوز و بررسی عملکرد آن
تقسیمبندی آلترناتورها
![تقسیمبندی آلترناتورها]( "تقسیمبندی آلترناتورها")
آلترناتورها بر اساس ویژگیهای مختلف در ۲ گروه اصلی دستهبندی میشوند.
۱. تقسیمبندی بر اساس تعداد فاز
از نظر تعداد فاز، ژنراتورها به دو نوع تکفاز و سهفاز تقسیم میشوند.
ژنراتورهای تکفاز معمولا برق را با ولتاژ خروجی صد و بیست و دویست و چهل ولت تولید میکنند و بیشتر در صنایع کوچک، کارگاهها و مصارف خانگی کاربرد دارند.
ژنراتورهای سهفاز ولتاژ خروجی سیصد و هشتاد یا چهارصد ولت تولید میکنند و بیشتر برای صنایع بزرگ، کارخانهها و تجهیزات پرمصرف استفاده میشوند.
۲. تقسیمبندی بر اساس ساختار داخلی
از نظر ساختار داخلی، ژنراتورها در دو گروه براشلس و ذغالی قرار میگیرند.
ژنراتور براشلس یا بدون جاروبک
ژنراتور براشلس یکی از انواع ژنراتورهای تک است که بدون استفاده از جاروبک کار میکند و با نام ژنراتور آهنربای دایمی نیز شناخته میشود. در این مدل، میدان مغناطیسی مورد نیاز دستگاه به وسیله آهنربای دایمی که روی روتور قرار دارد ایجاد میشود و به همین دلیل نیازی به ذغال در ساختار آن وجود ندارد.
ژنراتورهای براشلس در دو مدل تولید میشوند.
- مدل صفحهای یا تکسر بلبرینگ که به صورت مستقیم به موتور کوپل میشود.
- مدل شافتدار یا دوسر بلبرینگ که با استفاده از کوپلینگ به موتور متصل میشود.
این نوع ژنراتورها نسبت به مدلهای ذغالی قیمت بالاتری دارند، اما در مقابل طول عمر بیشتری داشته و ابعاد آنها نیز کوچکتر است.
ژنراتور ذغالی یا جاروبکدار
ژنراتور ذغالی یکی دیگر از انواع ژنراتورهای تک است که برای شروع کار به ولتاژ تحریک خارجی نیاز دارد. این ولتاژ میتواند از طریق باتری یا یک منبع تغذیه تامین شود. ساختار این ژنراتورها از بخشهایی مانند رگولاتور، قطعه خنککننده، قطعات ثابت و متحرک موتور، ورودی ولتاژ تحریک، محرک و سنسور دور شفت تشکیل شده است.
مقایسه ژنراتور ذغالی و براشلس
هر یک از این دو نوع ژنراتور ویژگیهای خاص خود را دارند که مهمترین تفاوتهای آنها عبارت است از:
- طول عمر: ژنراتورهای براشلس نسبت به ژنراتورهای ذغالی دوام و طول عمر بیشتری دارند.
- ابعاد: مدلهای براشلس در مقایسه با ژنراتورهای ذغالی فضای کمتری اشغال میکنند و ابعاد کوچکتری دارند.
- قیمت: به دلیل ساختار داخلی و استفاده از سیمپیچ، ژنراتورهای براشلس معمولا گرانتر از ژنراتورهای ذغالی هستند.
بیشتر بخوانید: موتور دیزل چیست؟
اجزای ژنراتور تک
ژنراتور تک از بخشهای مختلفی تشکیل شده است که هر کدام وظیفه مشخصی بر عهده دارند. هماهنگی این قطعات با یکدیگر باعث میشود انرژی مکانیکی به برق تبدیل شود و دستگاه عملکرد پایداری داشته باشد.
روتور
روتور یکی از قطعات متحرک ژنراتور است که داخل دستگاه قرار دارد. این قطعه نیروی مکانیکی را از موتور دریافت میکند و با چرخش حول محور خود، شرایط لازم برای تولید میدان الکترومغناطیسی را به وجود میآورد. درون روتور آرمیچر قرار گرفته است که با ایجاد القای الکترومغناطیسی در سیمپیچ آلترناتور، برق تولید میشود.
اجزای اصلی روتور عبارتاند از:
- آرمیچر: قطعهای آهنربایی است که در مدلهای مختلف ژنراتور تک به کار میرود و نقش مهمی در تولید میدان مغناطیسی دارد.
- کموتاتور: قطعهای از جنس مس یا برنج است که ذغالهای جاروبک روی آن قرار میگیرند. وظیفه کموتاتور انتقال ولتاژ تحریک به سیمپیچ داخلی روتور است. هر یک از صفحههای موازی داخل کموتاتور به یکی از کلافهای سیمپیچ متصل میشوند.
- جاروبک: قطعهای از جنس ذغال یا کربن است که ولتاژ تحریک را انتقال میدهد. با تماس جاروبک و کموتاتور، مدار الکتریکی کامل میشود.
- جارونگهدار: این قطعه باعث میشود جاروبک بهدرستی روی سطح کموتاتور قرار بگیرد و از آن محافظت شود.
استاتور
استاتور بخش ثابت ژنراتور است و از چند لایه فلزی به شکل استوانه توخالی تشکیل شده است. مهمترین وظیفه آن تولید ولتاژ خروجی استاندارد است. ولتاژ تولیدشده پس از عبور از رکتیفایر، به ولتاژ مستقیم یا متناوب تبدیل میشود.
استاتور علاوه بر تولید ولتاژ، وظایف دیگری نیز بر عهده دارد که شامل کاهش تلفات انرژی، تامین انرژی مورد نیاز روتور و ایجاد میدان مغناطیسی است.
اجزای اصلی استاتور عبارتاند از:
- کلاف: مجموعهای از رشتههای سیم مسی که در تولید جریان الکتریکی نقش دارند.
- رکتیفایر: وظیفه این قطعه تبدیل ولتاژ خروجی به ولتاژ مستقیم است.
یاتاقانها
یاتاقانها از بخشهای مهم ژنراتور هستند که از بلبرینگ تشکیل شدهاند. این قطعات به قرار گرفتن صحیح روتور در داخل استاتور کمک میکنند و باعث میشوند فاصله استاندارد میان قطعات ثابت و متحرک حفظ شود. این موضوع تاثیر زیادی در عملکرد صحیح و افزایش طول عمر ژنراتور دارد.
بلبرینگ
بلبرینگ قطعهای است که استاتور و روتور را در جای خود نگه میدارد و از آنها در برابر نیروهای خارجی محافظت میکند. همچنین حرکت روان روتور را امکانپذیر میسازد.
رگولاتور یا AVR
رگولاتور یکی از مهمترین بخشهای ژنراتور است که ولتاژ خروجی را به صورت مداوم بررسی و کنترل میکند تا برق تولیدشده کیفیت مناسبی داشته باشد.
وظایف اصلی رگولاتور عبارت است از:
- محافظت از سیستم خروجی
- تنظیم ولتاژ خروجی
- بررسی خطاهای خروجی
- جلوگیری از نوسان ولتاژ در ژنراتور تک
- افزایش کیفیت توان خروجی
پوسته ژنراتور
پوسته ژنراتور محفظهای است که همه قطعات داخلی درون آن قرار میگیرند. این بخش از اجزای داخلی در برابر ضربه، آلودگی، بارندگی، رطوبت، نور خورشید و سایر عوامل محیطی محافظت میکند.
پروانه فن
پروانه فن وظیفه خنک کردن فضای داخلی ژنراتور را بر عهده دارد. این قطعه به شفت اصلی متصل است و با چرخش خود جریان هوا را در داخل دستگاه به گردش درمیآورد. این جریان هوا باعث انتقال بهتر گرما و کاهش دمای داخلی ژنراتور میشود.
عملکرد ژنراتور تک
در ابتدای کار، جریان مستقیم از طریق منبع تغذیه یا باتری وارد سیمپیچ روتور میشود. با عبور این جریان، میدان مغناطیسی ایجاد میشود و موتور به عنوان محرک شروع به چرخش میکند.
با چرخش روتور، میدان مغناطیسی در استاتور ولتاژ مورد نیاز را تولید میکند و در نتیجه برق از خروجی ژنراتور قابل استفاده خواهد بود.
در ژنراتورهای سهفاز، برای تولید هر فاز از یک سیمپیچ جداگانه استفاده میشود تا ولتاژ مورد نیاز هر فاز به صورت مستقل تولید شود.
بیشتر بخوانید: موتور تک یا موتور احتراقی چیست
کاربرد ژنراتور تک
ژنراتورهای تک به دلیل قابلیت اتصال به موتورهای مختلف و تولید برق در شرایط گوناگون، در بسیاری از محیطهای کاری و صنعتی کاربرد دارند. این دستگاهها میتوانند برق مورد نیاز تجهیزات و وسایل برقی را در زمان قطع برق یا در محلهایی که به شبکه برق دسترسی وجود ندارد تامین کنند. مهمترین کاربردهای ژنراتور تک عبارتاند از:
- تامین روشنایی وسایل نقلیه
- استفاده در فعالیتهای خدماتی
- استفاده در پروژههای ساختوساز
- تامین برق مورد نیاز وسایل برقی
- تامین روشنایی خانه و محیط کار
برندهای مطرح ژنراتور تک
![برندهای مطرح ژنراتور تک]( "برندهای مطرح ژنراتور تک")
شرکتهای مختلفی در زمینه تولید ژنراتور تک فعالیت میکنند که هر کدام محصولات خود را با ویژگیها و توانهای متفاوت عرضه میکنند. از شناختهشدهترین برندهای این حوزه میتوان به موارد زیر اشاره کرد:
- ژنراتور تک استمفورد
- ژنراتور تک مکالته
- ژنراتور تک لروی سومر
قیمت ژنراتور تک یا آلترناتور
قیمت ژنراتور تک به عوامل مختلفی بستگی دارد و هر یک از این موارد میتواند روی هزینه نهایی دستگاه تاثیر بگذارد.
- توان خروجی: هرچه توان خروجی ژنراتور بیشتر باشد، برای ساخت آن از قطعات قدرتمندتری استفاده میشود. همین موضوع باعث افزایش قیمت دستگاه خواهد شد.
- نوع سوخت: نوع موتور متصل به ژنراتور نیز بر قیمت تاثیر دارد. ژنراتورهایی که همراه موتورهای دیزلی استفاده میشوند، به دلیل راندمان بالاتر، هزینه نگهداری کمتر و طول عمر بیشتر، معمولا قیمت بالاتری نسبت به مدلهای بنزینی دارند.
- نوع استارت: ژنراتورهای مجهز به استارت برقی در مقایسه با مدلهای استارت دستی قیمت بیشتری دارند، زیرا استفاده از آنها سادهتر است و امکانات بیشتری در اختیار کاربر قرار میدهند.
- برند و مدل: شرکت سازنده و مدل ژنراتور از دیگر عوامل مهم در تعیین قیمت هستند. برندهای شناختهشده معمولا به دلیل کیفیت ساخت، دوام بیشتر و خدمات بهتر با قیمت بالاتری عرضه میشوند.
- امکانات جانبی: وجود امکاناتی مانند سیستم اطفای حریق، عایق صدا، رگولاتور ولتاژ یا AVR و سایر تجهیزات جانبی میتواند قیمت ژنراتور را افزایش دهد.
- تعداد فاز: یکی دیگر از عوامل موثر بر قیمت، تعداد فاز ژنراتور است. ژنراتورهای تکفاز و سهفاز با توجه به ساختار، توان و نوع کاربرد، قیمتهای متفاوتی دارند.
جمعبندی
ژنراتور تک یا آلترناتور یکی از مهمترین اجزای مولد برق است که انرژی مکانیکی موتور را به انرژی الکتریکی تبدیل میکند. این دستگاه بهتنهایی قادر به تولید برق نیست و برای کار کردن به یک موتور احتراقی نیاز دارد. ژنراتورهای تک از نظر تعداد فاز و ساختار داخلی در مدلهای مختلف تولید میشوند و هر کدام ویژگیها، مزایا و کاربردهای خاص خود را دارند. آشنایی با اجزای داخلی، نحوه عملکرد، کاربردها و عوامل موثر بر قیمت، دید بهتری برای انتخاب ژنراتور مناسب ایجاد میکند. در زمان خرید نیز بهتر است علاوه بر توان خروجی، به نوع استارت، تعداد فاز، برند، کیفیت ساخت و امکانات جانبی توجه شود تا دستگاهی متناسب با نیاز و شرایط کاری انتخاب شود.
