در موتورخانه، شوفاژ یا سیستمهای گرمایشی و سرمایشی، گرم یا سرد شدن آب بهتنهایی کافی نیست و این آب باید بهطور مداوم در مدار جریان داشته باشد. پمپ سیرکولاتور وظیفه حفظ این جریان را بر عهده دارد، اما پمپ سیرکولاتور چیست و چه ویژگیهایی آن را از سایر پمپها متمایز میکند؟ این پمپ برخلاف بسیاری از پمپها که آب را از نقطهای به نقطه دیگر انتقال میدهند، آب را در یک مدار بسته به گردش درمیآورد.
در ادامه این مطلب از پالادیوم به بررسی کاربرد، انواع و نحوه کار پمپ سیرکولاتور میپردازیم و شما را با نکات مهم خرید و قیمت پمپ سیرکولاتور آشنا خواهیم کرد.

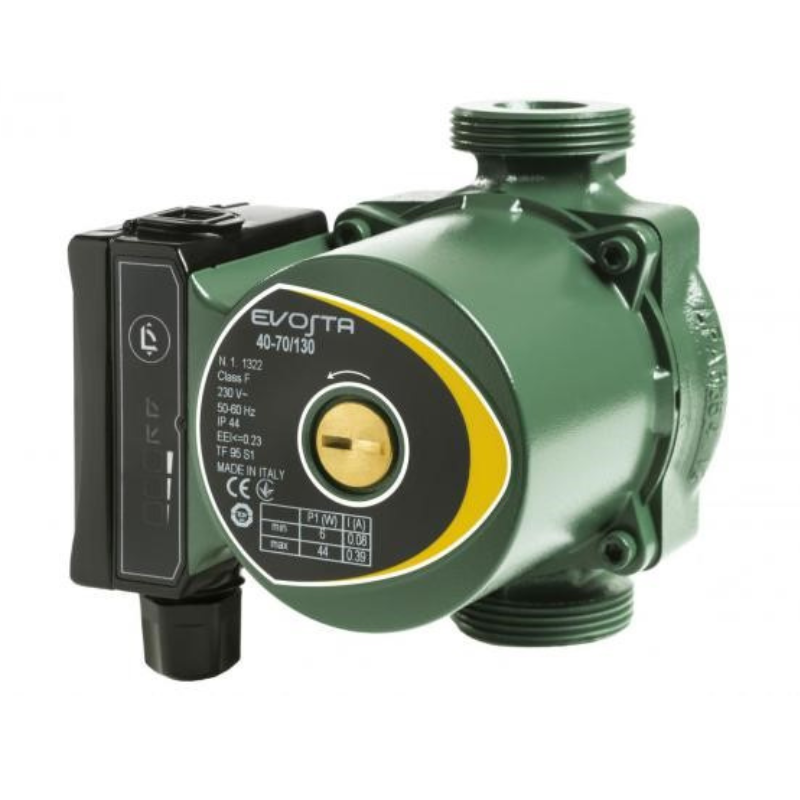

پمپ سیرکولاتور چیست؟
پمپ سیرکولاتور (Circulator Pump) یا پمپ سیرکوله، یکی از انواع پمپهای سانتریفیوژ (گریز از مرکز) است که برای به گردش درآوردن مداوم آب یا سایر سیالات در یک مدار بسته طراحی شده است. برخلاف بسیاری از پمپها که سیال را از یک منبع به نقطهای دیگر منتقل میکنند، این پمپ همان سیال موجود در سیستم را بهطور پیوسته در مدار به گردش درمیآورد تا جریان، فشار و دمای آن در شرایط مناسب باقی بماند.
بهعنوان نمونه، پمپهایی مانند پمپ شناور برای انتقال آب از چاهها، مخازن یا منابع آب استفاده میشوند، اما پمپ سیرکوله برای حفظ گردش آب در مدارهای بسته گرمایشی، سرمایشی و تهویه مطبوع (HVAC) به کار میرود. مثلا در سیستمهای گرمایشی، آب گرم پس از خروج از دیگ یا مبدل حرارتی توسط پمپ در لولهها، رادیاتورها یا فنکویلها به گردش درمیآید و پس از انتقال گرما، دوباره به منبع برمیگردد. این چرخه بهصورت مداوم ادامه پیدا میکند و باعث میشود تمام بخشهای سیستم، گرما را بهصورت یکنواخت دریافت کنند.
انواع پمپ سیرکولاتور
![انواع پمپ سیرکولاتور]( "انواع پمپ سیرکولاتور")
پمپ سیرکولاتور در مدلهای مختلفی تولید میشود تا قابلیت استفاده در سیستمهای کوچک خانگی، موتورخانهها و پروژههای صنعتی را داشته باشد. تفاوت این مدلها معمولا به نوع نصب، ساختار موتور و نحوه عملکرد پمپ مربوط میشود. مهمترین انواع پمپ سیرکولاتور شامل موارد زیر است:
۱. پمپ سیرکولاتور خطی (Inline)
در این مدل، دهانه ورودی و خروجی در یک راستا قرار دارد و پمپ بهطور مستقیم روی خط لوله نصب میشود. عدم نیاز به فضای زیاد و نصب آسان باعث شده است تا پمپهای خطی در فنکویل، هواساز و سیستمهای گرمایشی و سرمایشی بهطور گسترده مورد استفاده قرار بگیرند.
۲. پمپ سیرکولاتور زمینی (Base Mounted)
پمپهای زمینی روی شاسی یا فونداسیون نصب میشوند و برای سیستمهایی با دبی و هد بالاتر مناسب هستند. این مدل بیشتر در موتورخانههای مرکزی، مجتمعهای مسکونی، ساختمانهای تجاری و واحدهای صنعتی کاربرد دارد.
۳. پمپ سیرکولاتور با موتور تر (Wet Rotor)
در این مدل، روتور موتور با سیال در تماس است و همان سیال وظیفه خنککاری و روانکاری قطعات داخلی را بر عهده دارد. صدای کم، ابعاد جمعوجور و عدم نیاز به سرویس مداوم، این مدل را به گزینهای مناسب برای ساختمانهای مسکونی و سیستمهای گرمایشی کوچک تبدیل کرده است.
۴. پمپ سیرکولاتور موتور با خشک (Dry Rotor)
در این مدل، موتور از سیال جدا شده و با استفاده از آببند مکانیکی محافظت میشود. به همین دلیل، برای دبی و هد بالاتر مناسب است و معمولا در موتورخانههای بزرگ، پروژههای تجاری و صنعتی مورد استفاده قرار میگیرد.
۵. پمپ سیرکولاتور دور ثابت و دور متغیر
پمپهای دور ثابت همیشه با یک سرعت مشخص کار میکنند، اما در مدلهای دور متغیر، سرعت موتور با توجه به نیاز سیستم تنظیم میشود. این قابلیت علاوه بر کاهش مصرف انرژی، به افزایش عمر مفید پمپ و عملکرد بهتر سیستم نیز کمک میکند.
کاربرد پمپ سیرکولاتور چیست؟
![کاربرد پمپ سیرکولاتور چیست؟]( "کاربرد پمپ سیرکولاتور چیست؟")
حال که دانستید پمپ سیرکوله چیست و در چه مدلهایی تولید میشود، در این بخش با کاربرد پمپ سیرکولاتور آشنا میشویم. رایجترین کاربردهای این پمپ گردش آب عبارتاند از:
- سیستمهای گرمایشی: پمپ سیرکولاتور گرمایشی، آب گرم را بین دیگ، پکیج، رادیاتورها، فنکویل و گرمایش از کف به گردش درمیآورد تا گرما بهصورت یکنواخت توزیع شود.
- سیستم شوفاژ: پمپ سیرکولاتور شوفاژ وظیفه گردش آب گرم میان منبع حرارتی و رادیاتورها را بر عهده دارد و از افت راندمان سیستم جلوگیری میکند.
- سیستمهای سرمایشی و تهویه مطبوع: این پمپ در چیلرها، هواسازها و فنکویلها، آب سرد را در مدار به گردش درمیآورد تا سرمای تولیدشده به بخشهای مختلف ساختمان منتقل شود.
- سیستم برگشت آب گرم مصرفی: با گردش مداوم آب گرم در لولهها، مدت زمان رسیدن آب گرم به شیرآلات کاهش پیدا میکند و از هدر رفتن آب جلوگیری میشود.
- سیستمهای خورشیدی حرارتی: پمپ، سیال را بین کلکتورهای خورشیدی و مخزن ذخیره به گردش درمیآورد تا انرژی حرارتی منتقل شود.
- کاربردهای صنعتی: در خطوط تولید، مبدلهای حرارتی و سیستمهای خنککاری، برای حفظ گردش سیال و کنترل دمای فرآیند مورد استفاده قرار میگیرد.
نحوه کار پمپ سیرکولاتور؛ آب چگونه در مدار به گردش درمیآید؟
عملکرد پمپ سیرکولاتور چندان پیچیده نیست. این پمپ با ایجاد فشار، آب را در یک مدار بسته به جریان میاندازد تا سیال بتواند بهصورت مداوم میان منبع تولید گرما یا سرما و بخشهای مختلف سیستم حرکت کند. این چرخه تا زمانی که سیستم روشن باشد، بدون وقفه ادامه پیدا میکند. مراحل کار پمپ سیرکوله شامل موارد زیر است:
۱. ورود آب به پمپ: آب پس از خروج از دیگ، پکیج یا چیلر، از طریق ورودی وارد پمپ سیرکولاتور میشود.
۲. ایجاد فشار توسط پروانه: با روشن شدن موتور، پروانه شروع به چرخش میکند و به آب انرژی میدهد. در نتیجه، فشار آب افزایش پیدا میکند و برای حرکت در مدار آماده میشود.
۳. حرکت آب در مدار: آب تحت فشار وارد شبکه لولهکشی شده و به رادیاتورها، فنکویل، گرمایش از کف یا سایر تجهیزات سیستم میرسد. در این مرحله، گرما یا سرما به محیط منتقل میشود.
۴. بازگشت آب به منبع: پس از عبور آب از بخشهای مختلف سیستم و انتقال گرما یا سرما، از طریق لولههای برگشت مجددا به دیگ، پکیج یا چیلر بازمیگردد تا برای ادامه گردش در مدار آماده شود.
۵. تکرار مداوم چرخه: این فرآیند تا زمانی که سیستم فعال باشد، بهصورت پیوسته تکرار میشود. به همین دلیل، دمای آب در مدار ثابت میماند و گرما یا سرما به شکل یکنواخت در تمام بخشهای سیستم توزیع میشود.
تفاوت پمپ سیرکولاتور و پمپ آب
![تفاوت پمپ سیرکولاتور و پمپ آب]( "تفاوت پمپ سیرکولاتور و پمپ آب")
پمپ سیرکولاتور و پمپ آب هر دو برای جابهجایی آب مورد استفاده قرار میگیرند، اما کاربرد متفاوتی دارند. پمپ سیرکولاتور برای گردش آب در مدارهای بسته مانند سیستم شوفاژ، گرمایش از کف و چیلر به کار میرود و هدف اصلی آن حفظ جریان آب در سیستم است. اما پمپ آب خانگی برای افزایش فشار آب و انتقال آب از منبع به محل مصرف استفاده میشود.
تفاوت اصلی این دو پمپ در میزان فشار و نوع عملکرد آنها است. پمپهای آب معمولا برای ایجاد فشار بالاتر و انتقال آب در مسیرهای طولانی یا ارتفاعهای زیاد طراحی میشوند، اما پمپ سیرکوله بیشتر برای جبران افت فشار در مدار و گردش مداوم آب کاربرد دارد.
بهطور کلی، اگر هدف افزایش فشار و تامین آب مصرفی باشد، باید از پمپ آب مناسب استفاده کنید؛ اما برای به گردش درآوردن آب در سیستمهای گرمایشی و سرمایشی، پمپ سیرکولاتور انتخاب بهتری است.
بیشتر بخوانید: پمپ کفکش چیست؟ انواع، اجزا و تفاوت آن با پمپ آب
نکات مهم در انتخاب پمپ سیرکولاتور مناسب
![نکات مهم در انتخاب پمپ سیرکولاتور مناسب]( "نکات مهم در انتخاب پمپ سیرکولاتور مناسب")
انتخاب پمپ سیرکولاتور مناسب به عواملی مانند نوع سیستم، میزان آب موردنیاز برای گردش و فشار لازم بستگی دارد. پمپی که برای یک سیستم گرمایشی کوچک عملکرد خوبی دارد، برای یک موتورخانه بزرگ گزینه مناسبی نیست. مهمترین نکاتی که هنگام انتخاب این پمپ باید در نظر داشته باشید عبارتاند از:
۱. دبی و هد موردنیاز سیستم
دبی و هد مهمترین ویژگیهای فنی پمپ سیرکولاتور هستند. دبی مشخص میکند که چه مقدار آب باید در مدار گردش کند و هد نشاندهنده توان پمپ برای عبور آب از مسیر لولهکشی است. دبی پمپ باید متناسب با نیاز سیستم انتخاب شود؛ زیرا دبی پایین باعث میشود آب به مقدار لازم در مدار گردش نکند و دبی بیش از حد نیز میتواند مصرف انرژی و استهلاک سیستم را افزایش دهد. در سیستمهایی که به فشار بالاتری نیاز دارند، استفاده از پمپ طبقاتی گزینه مناسبتری است.
۲. نوع سیستم و کاربرد پمپ
نوع سیستم، نقش مهمی در انتخاب پمپ دارد. بهعنوان مثال، پمپ سیرکولاتور گرمایشی برای گردش آب گرم در سیستمهایی مانند شوفاژ، رادیاتور و گرمایش از کف طراحی شده است، اما پمپ مدارهای سرمایشی باید توانایی کار با دمای پایینتر آب و شرایط متفاوت این سیستمها را داشته باشد.
۳. دمای سیال
محدوده دمای قابل تحمل پمپ یکی دیگر از نکات مهم خرید است، زیرا برخی مدلها برای گردش آب گرم با دمای بالا و برخی دیگر برای مدارهای سرمایشی با دمای پایین طراحی شدهاند. بررسی مشخصات فنی پمپ پیش از خرید، از انتخاب اشتباه جلوگیری میکند.
۴. نوع موتور و میزان مصرف انرژی
توان موتور، تکفاز یا سهفاز بودن و قابلیت تنظیم دور از جمله مواردی هستند که هنگام خرید باید بررسی شوند. پمپهای دورمتغیر، سرعت خود را متناسب با نیاز سیستم تنظیم میکنند و باعث کاهش مصرف برق میشوند.
۵. کیفیت ساخت و قیمت پمپ سیرکولاتور
جنس بدنه، کیفیت قطعات داخلی، برند سازنده و خدمات پس از فروش بر طول عمر پمپ تاثیر بسزایی دارند. قیمت پمپ سیرکولاتور نیز بر اساس فاکتورهایی مانند توان، دبی، هد و جنس بدنه مشخص میشود.
بیشتر بخوانید: آشنایی با پمپ لجنکش و انواع آن
جمعبندی
پمپ سیرکولاتور یا پمپ سیرکوله یکی از اجزای مهم در سیستمهای گرمایشی، سرمایشی و تهویه مطبوع است که آب یا سیال را در یک مدار بسته به گردش درمیآورد. این پمپ با ایجاد جریان مداوم، کمک میکند تا گرما یا سرما از منبع به بخشهای مختلف سیستم منتقل شود و عملکرد دستگاه به شکل یکنواخت ادامه پیدا کند. دانستن اینکه پمپ سیرکولاتور چیست و چه کاربرد و مدلهایی دارد، به انتخاب بهتر و جلوگیری از بروز مشکلاتی مانند گردش نامناسب آب، افزایش مصرف انرژی و کاهش عملکرد سیستم کمک میکند.
سوالات متداول
۱. پمپ سیرکولاتور چیست؟
پمپ سیرکولاتور نوعی پمپ گریز از مرکز است که برای گردش مداوم آب یا سیال در مدارهای بسته گرمایشی، سرمایشی و تهویه مطبوع استفاده میشود.
۲. پمپ سیرکولاتور برای شوفاژ چه کاربردی دارد؟
پمپ سیرکولاتور شوفاژ، آب گرم را از منبع حرارتی به رادیاتورها، فنکویل یا گرمایش از کف میرساند تا گرما در سیستم بهطور یکنواخت پخش شود.
۳. آیا پمپ سیرکولاتور برای آب گرم مصرفی مناسب است؟
بله. مدلهایی مانند پمپ سیرکولاتور برگشت آب گرم مصرفی، برای گردش آب گرم در لولهها استفاده میشوند تا آب گرم سریعتر به شیرآلات برسد.
