افت فشار در داخل پمپ همیشه منجر به تضعیف عملکرد آن نمیشود و در برخی مواقع نیز مشکلی به نام کاویتاسیون را ایجاد میکند. اما کاویتاسیون در پمپ چیست و چرا اتفاق میافتد؟ وقتی فشار سیال در بخشی از پمپ بیش از اندازه کاهش پیدا کند، حبابهای بخار تشکیل میشوند و با بازگشت سیال به ناحیهای با فشار بالاتر، بهسرعت فرو میریزند که به این پدیده کاویتاسیون گفته میشود.
کاویتاسیون معمولا در شرایطی رخ میدهد که فشار سیال در ناحیه مکش از فشار بخار آن پایینتر برود؛ وضعیتی که باعث آسیب به اجزای داخلی پمپ خواهد شد. در ادامه این مطلب از پالادیوم، نحوه شکلگیری کاویتاسیون در پمپ و روشهای جلوگیری از آن را مورد بررسی قرار میدهیم.
کاویتاسیون در پمپ چیست؟
کاویتاسیون (Cavitation) در پمپ یک پدیده هیدرودینامیکی است که بیشتر در ناحیه ورودی پروانه و نقاطی اتفاق میافتد که فشار سیال به کمترین مقدار خود میرسد. در این شرایط، بخشی از مایع بر اثر افت فشار به بخار تبدیل میشود و حبابهای ایجادشده همراه با سیال داخل پمپ به سمت نواحی پرفشارتر حرکت میکنند.
فروپاشی سریع این حبابها، فشارهای موضعی و ضربههای شدیدی را در نزدیکی پروانه ایجاد میکند. تکرار این فرآیند بهمرور زمان سطح فلز را دچار حفرههای ریز و فرسایش کرده و در موارد شدیدتر نیز استحکام و عملکرد پروانه را تحت تاثیر قرار میدهد.
انواع کاویتاسیون
![انواع کاویتاسیون]( "انواع کاویتاسیون")
کاویتاسیون در پمپ تنها به یک شکل اتفاق نمیافتد و بسته به شرایط، دارای انواع مختلفی است که مهمترین آنها عبارتاند از:
۱. کاویتاسیون تبخیری (Vaporization)
رایجترین نوع کاویتاسیون است و زمانی رخ میدهد که فشار سیال بیش از حد کاهش پیدا کند یا دمای آن بالا باشد. در این شرایط، بخشی از مایع به بخار تبدیل شده و حبابهایی در پمپ شکل میگیرند.
۲. کاویتاسیون گردابی (Turbulence)
طراحی نامناسب لولهها، زانوها، شیرها یا فیلترها میتواند جریان سیال را دچار تلاطم کند. این تغییرات در جریان سیال، شرایط لازم برای تشکیل حباب و بروز کاویتاسیون را ایجاد میکنند.
۳. کاویتاسیون سندروم پره (Vane Passing)
زمانی که فاصله میان پروانه و محفظه پمپ بیش از حد کم باشد، سرعت سیال در این ناحیه افزایش پیدا میکند. افت فشار ایجادشده میتواند باعث تشکیل حبابهای بخار شود.
۴. کاویتاسیون چرخش مجدد داخلی (Internal Recirculation)
کارکرد پمپ با دبی بسیار پایین باعث میشود تا بخشی از سیال دوباره اطراف پروانه گردش کند. این جریان برگشتی با ایجاد تغییرات فشار و افزایش سرعت، شرایط کاویتاسیون را به وجود میآورد.
۵. کاویتاسیون مکش هوا (Air Aspiration)
نشتی در لوله مکش، شیرها یا اتصالات میتواند باعث ورود هوا به پمپ شود. حبابهای هوا در جریان حرکت کرده و موجب ایجاد صدا، لرزش و افت عملکرد پمپ خواهند شد.
کاویتاسیون در پمپ چگونه اتفاق میافتد؟
![کاویتاسیون در پمپ چگونه اتفاق میافتد؟]( "کاویتاسیون در پمپ چگونه اتفاق میافتد؟")
پدیده کاویتاسیون زمانی اتفاق میافتد که فشار سیال در مسیر عبور از پمپ بیش از حد کاهش پیدا کند. در پمپهای سانتریفیوژ، این اتفاق بیشتر در قسمت ورودی پروانه رخ میدهد؛ جایی که سرعت حرکت سیال افزایش پیدا کرده و فشار کاهش مییابد.
اگر فشار در این نقطه از فشار بخار سیال کمتر شود، بخشی از مایع به بخار تبدیل شده و حبابهایی در داخل سیال شکل میگیرند. حبابها همراه با سیال به سمت بخشهای پرفشارتر پروانه حرکت کرده و ناگهان فرو میریزند. تکرار این چرخه، علاوه بر ایجاد صدای غیرعادی و لرزش، بهتدریج سطح پروانه را فرسوده میکند.
بیشتر بخوانید: پمپ لجن کش چیست؟
علت کاویتاسیون در پمپ چیست؟
مهمترین علت کاویتاسیون در پمپ، کاهش بیش از حد فشار سیال در سمت مکش و رسیدن آن به محدوده فشار بخار است. سایر عواملی که باعث ایجاد این وضعیت میشوند عبارتاند از:
- کاهش NPSHa: ارتفاع مثبت خالص مکش موجود یا NPSHa، مقدار فشاری است که در ورودی پمپ برای جلوگیری از تشکیل بخار وجود دارد. اگر این مقدار از فشار موردنیاز پمپ در قسمت مکش کمتر باشد، فشار سیال در ورودی پروانه افت میکند و احتمال تشکیل حبابهای بخار و بروز کاویتاسیون پمپ افزایش مییابد.
- ارتفاع مکش زیاد: قرار گرفتن پمپ در ارتفاع بالاتر از سطح سیال، فشار ورودی را کاهش داده و شرایط مکش را دشوارتر میکند.
- نامناسب بودن مسیر مکش: لوله باریک یا طولانی، اتصالات زیاد، گرفتگی صافی یا شیر، افت فشار در مسیر مکش را افزایش داده و احتمال کاویتاسیون پمپ را بیشتر میکند.
- دمای بالای سیال: با افزایش دمای سیال، فشار بخار آن بیشتر میشود و احتمال تبدیل بخشی از مایع به بخار بالا میرود.
- دبی بیش از محدوده مناسب: افزایش دبی باعث افت فشار در مسیر مکش شده و نیاز پمپ به NPSH را بیشتر میکند. در نتیجه، شرایط برای ایجاد کاویتاسیون فراهم خواهد شد.
- انتخاب پمپ نامناسب: اگر ظرفیت و مشخصات پمپ با شرایط واقعی سیستم مطابقت نداشته باشد، احتمال بروز کاویتاسیون بیشتر خواهد شد.
علائم کاویتاسیون در پمپ چیست؟
![علائم کاویتاسیون در پمپ چیست؟]( "علائم کاویتاسیون در پمپ چیست؟")
علائم کاویتاسیون در پمپ معمولا هنگام کارکرد دستگاه قابل تشخیص هستند. البته مشاهده یک نشانه همیشه به معنای کاویتاسیون نیست و باید شرایط عملکرد پمپ نیز مورد بررسی قرار گیرد. مهمترین نشانههای کاویتاسیون پمپ شامل موارد زیر است:
- صدای غیرعادی: صدایی شبیه برخورد سنگریزه، تقتق یا ترکیدن حباب از نشانههای شناختهشده کاویتاسیون است.
- لرزش غیرمعمول: فروپاشی حبابها در نزدیکی پروانه باعث افزایش لرزش پمپ میشود.
- کاهش دبی یا فشار: پمپ در شرایط کاویتاسیون ممکن است نتواند دبی و فشار مورد انتظار را تامین کند.
- آسیب و خوردگی پروانه: ادامه کاویتاسیون بهتدریج سطح پروانه را دچار حفره و فرسایش میکند.
- نوسان مصرف انرژی: با تشکیل و فروپاشی حبابها، عملکرد پروانه ناپایدار میشود و مصرف انرژی پمپ نیز ممکن است دچار نوسان شود.
- خرابی آببند و یاتاقان: لرزشهای مداوم ناشی از کاویتاسیون در موارد شدید میتواند به آببندها و یاتاقانهای پمپ نیز آسیب وارد کند.
بیشتر بخوانید: پمپ کفکش چیست؟
کاویتاسیون چه آسیبی به پمپ وارد میکند؟

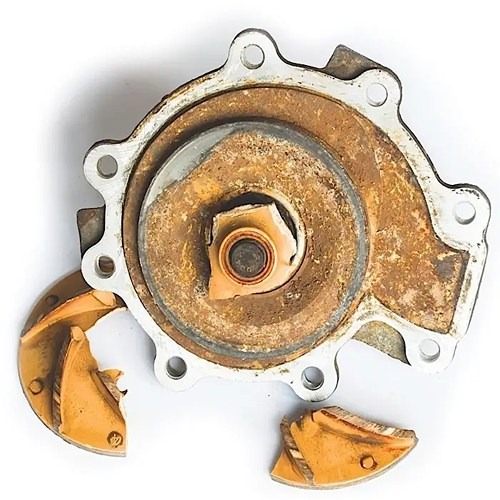

تداوم کاویتاسیون به تدریج آسیبهای زیادی به پمپ وارد خواهد کرد. فروپاشی حبابها در نزدیکی پروانه، ضربهها و فشارهای موضعی شدیدی به سطح فلزی آن وارد میکند و به مرور زمان حفرهها و خوردگیهای متعددی روی پروانه شکل میگیرد. این آسیب، سطح پروانه را ناهموار کرده و دبی و هد پمپ را کاهش میدهد.
از طرفی دیگر، لرزش و ضربههای مداوم نیز به شفت، یاتاقان و آببند مکانیکی فشار وارد میکنند. هرچه پمپ مدت زمان طولانیتری در این شرایط کار کند، میزان آسیب به قطعات بیشتر میشود و در نهایت ممکن است پروانه و سایر اجزای آسیبدیده به تعمیر یا تعویض نیاز داشته باشند.
NPSHa چیست و چه ارتباطی با کاویتاسیون دارد؟
که بهمعنای ارتفاع مثبت خالص مکش موجود است، به زبان ساده نشان میدهد آیا فشار سیال در ورودی پمپ برای جلوگیری از تشکیل حبابهای بخار کافی است یا خیر. اگر فشار ورودی بیش از حد کاهش پیدا کند، بخشی از سیال به بخار تبدیل میشود و حبابهایی در نزدیکی پروانه شکل میگیرند. این حبابها با رسیدن به بخشهای پرفشارتر فرو میریزند و میتوانند باعث ایجاد صدا، لرزش و آسیب به پروانه شوند. بنابراین، هرچه شرایط مکش مناسبتر باشد و NPSHa در محدوده مطلوب قرار داشته باشد، احتمال بروز کاویتاسیون کمتر خواهد بود.
بیشتر بخوانید: پمپ شناور چیست؟
روشهای جلوگیری از کاویتاسیون پمپ
![روشهای جلوگیری از کاویتاسیون پمپ]( "روشهای جلوگیری از کاویتاسیون پمپ")
برای جلوگیری از کاویتاسیون پمپ باید شرایطی مهیا شود که فشار سیال در ورودی پمپ از فشار بخار آن پایینتر نرود. مهمترین راهکارهای پیشگیری از این پدیده عبارتاند از:
۱. بهبود شرایط مکش پمپ
پمپ را تا حد امکان نزدیک به منبع سیال و در ارتفاع مناسب نصب کنید تا فشار کافی در قسمت مکش وجود داشته باشد.
۲. کاهش افت فشار در لوله مکش
استفاده از لوله با قطر مناسب، کوتاهتر کردن مسیر و کاهش تعداد زانوها و اتصالات، افت فشار در مسیر مکش را کمتر میکند و شرایط ورودی پمپ را بهبود میبخشد.
۳. کنترل دمای سیال
افزایش دمای سیال، فشار بخار آن را بالا میبرد و احتمال بروز کاویتاسیون را بیشتر میکند. پایین نگهداشتن دمای سیال یکی از بهترین روشها برای کاهش این خطر است.
۴. انتخاب پمپ متناسب با شرایط سیستم
پمپ باید بر اساس دبی، هد، دمای سیال و شرایط مکش سیستم انتخاب شود. اگر پمپ برای شرایط کاری موجود مناسب نباشد، فشار کافی در ورودی آن تامین نمیشود و احتمال کاویتاسیون افزایش پیدا میکند.
۵. حفظ دبی در محدوده مناسب
افزایش بیش از حد دبی مناسب پمپ، فشار سمت مکش را کاهش داده و احتمال ایجاد کاویتاسیون را بیشتر میکند. تنظیم دبی متناسب با محدوده کاری پمپ، یکی از نکات مهم در پیشگیری از بروز این پدیده است.
۶. بررسی منظم مسیر مکش
گرفتگی صافی، شیر یا لوله مکش میتواند فشار ورودی پمپ را کاهش دهد. بررسی و رفع این موانع، یکی از اقدامات ساده اما مهم برای پیشگیری از کاویتاسیون است.
بیشتر بخوانید: تعمیر پمپ طبقاتی عمودی
رفع کاویتاسیون پمپ چگونه انجام میشود؟
برای رفع کاویتاسیون پمپ ابتدا باید علت کاهش فشار در قسمت مکش مشخص شود. اگر مشکل از مسیر مکش باشد، بررسی و رفع گرفتگیها، کاهش تعداد اتصالات و اصلاح قطر یا طول لوله میتواند شرایط جریان را بهبود دهد. در صورت بالا بودن ارتفاع مکش نیز باید موقعیت پمپ یا سطح دسترسی آن به سیال بررسی شود.
کاهش دمای سیال، تنظیم دبی و انتخاب پمپ متناسب با شرایط سیستم نیز از جمله اقدامات موثر برای رفع کاویتاسیون پمپ هستند. همچنین اگر پروانه بر اثر کاویتاسیون دچار خوردگی و آسیب شده باشد، باید وضعیت آن بررسی و در صورت نیاز تعمیر یا تعویض شود. مهمترین نکته این است که رفع آثار کاویتاسیون بدون برطرف کردن علت اصلی، مشکل را بهصورت کامل برطرف نمیکند.
بیشتر بخوانید: دوزینگ پمپ چیست؟
جمعبندی
کاویتاسیون از جمله مشکلات مهمی است که در صورت بیتوجهی میتواند عملکرد پمپ را تحت تاثیر قرار دهد و به پروانه و سایر قطعات داخلی آسیب وارد کند. بررسی شرایط مکش، حفظ فشار مناسب در ورودی پمپ، کنترل دبی و انتخاب درست تجهیزات، اصلیترین اقدامات جهت جلوگیری از بروز این پدیده هستند.
اگر هنگام کارکرد پمپ متوجه صدای غیرعادی، لرزش یا افت دبی شدید، بهتر است پیش از ادامه کار، علت مشکل را بررسی کنید، زیرا نادیده گرفتن این نشانهها بهمرور زمان آسیبهای بیشتری به پمپ وارد میکند. جهت انتخاب پمپ متناسب با شرایط کاری خود میتوانید مشخصات و مدلهای موجود در فروشگاه پالادیوم را بررسی کرده و پس از مشاوره با کارشناسان ما، بهترین گزینه را انتخاب کنید.
سوالات متداول
۱. چرا کاویتاسیون معمولا در نزدیکی ورودی پروانه پمپ ایجاد میشود؟
زیرا سیال هنگام ورود به پروانه با افت فشار مواجه میشود و اگر فشار از حد مشخصی پایینتر برود، حبابهای بخار در همین ناحیه تشکیل خواهند شد.
۲. اگر پمپ دچار کاویتاسیون شود، آیا پروانه آن قابل تعمیر است؟
در آسیبهای سطحی، پروانه گاهی قابل تعمیر است، اما در صورت فرسایش شدید یا تغییر شکل، تعویض آن گزینه مناسبتری خواهد بود.
۳. از روی صدای پمپ چگونه میتوان احتمال کاویتاسیون را تشخیص داد؟
صداهایی شبیه برخورد سنگریزه، تقتق یا ترکیدن حبابها در داخل پمپ از جمله نشانههای رایج کاویتاسیون هستند.
